秉持著(zhù)堅持品質(zhì)、責任、精新、執著(zhù)的理念,致力成為您滿(mǎn)意的合作伙伴,為客戶(hù)提供完善的產(chǎn)品和服務(wù)。
位置:首頁(yè) > 公司新聞
Ni60自熔熔合金粉末是鎳基自熔合金粉末系列中重要牌號之一。其顯著(zhù)的特點(diǎn)是合金鐵含量高(≤15%),而國外同類(lèi)牌號粉末的鐵含量低(≤5%)。表1列出Ni60合金成分(質(zhì)量分數)與國外同類(lèi)合金的比較。
表1 Ni60合金的化學(xué)成分比較
牌號 | 化 學(xué) 成 分 % | 硬度(HRc) | 備注 | ||||||
C | Cr | B | Si | Fe | Co | Ni | |||
Ni60 | 1.0~0.6 | 17~14 | 4.5~2.5 | 4.5~3 | ≤15 | 余 | 55~62 | 研制 | |
12496 | 0.68 | 15.99 | 3.01 | 4.1 | 2.5 | ―― | 余 | 55~62 | 瑞士 |
15E | 1.0 | 16.9 | 3.44 | 4.15 | 3.78 | ―― | 余 | 60~64 | 美國 |
No6 | 0.75 | 13.5 | 3.0 | 4.25 | 4.75 | ―― | 余 | 56~61 | 美國 |
SF60 | ―― | 16.0 | 3.0 | 4.5 | 4.5 | ―― | 余 | 59~62 | 英國 |
RK70 | 0.9 | 16.5 | 3.3 | 4.3 | ---- | ―― | 余 | 60~64 | 德國 |
FP6M | 0.6 | 14.0 | 3.0 | 4.5 | 4.5 | 2~1 | 余 | 55~60 | 日本 |
Ni60粉噴焊層硬度在HRc60左右,與滲碳、滲氮、滲硼、鍍鉻和某些堆焊合金等表面硬化處理后的硬度相當,并具有優(yōu)良的耐磨性、耐蝕性和抗高溫氧化的綜合性能,已被廣泛用于冶金、機械、礦山、石油、化工、輕工、汽車(chē)等領(lǐng)域易損部件的修復和須保護,能幾倍乃至幾十倍地提高使用壽命,取得了顯著(zhù)的經(jīng)濟效益和社會(huì )效益。
二、Ni60粉末性能和噴焊層的性能
2、1 形貌
采用掃描電鏡拍攝Ni60粉末形貌(見(jiàn)圖1),表明研制的粉末球形良好、表面光潔。在噴焊時(shí)不堵塞噴炬孔道,易控制送粉量,適宜自動(dòng)噴焊操作。
2、2 顯影組織
經(jīng)X衍射儀結合金相顯微鏡分析與觀(guān)察,Ni60粉末顆粒剖面金相組織為灰色襯底Ni-Si固溶體,彌散分布Ni3B相。Ni60噴焊層顯微組織的觀(guān)察與分析得出:噴焊層基體為白色
塊狀的含硅鎳鉻固熔體相;硬質(zhì)相為黑色細小點(diǎn)狀(Cr,Fe)23C6、灰色塊狀Ni3B和細小白色塊狀CrB組成。12496噴焊層的組織結構與Ni60相似,因其鐵含量低,在白色塊狀大小和數量上有些差異。
2、3 物理性能
Ni60粉末的密度、熔點(diǎn)、松裝密度、振實(shí)密度、流動(dòng)性以及氧含量與12496牌號的對
比表明,兩者數據相近。
牌號 | 密度g/cm3 | 熔點(diǎn)℃ | 松裝密度g/cm3 | 振實(shí)密度g/cm3 | 流動(dòng)性s/50g | 氧含量% | 備注 |
Ni60 | 7.5284 | 1027 | 4.19 | 4.51 | 16.19 | 0.06~0.12 | 20爐平均值 |
12496 | 7.7939 | 1050 | 4.34 | 4.64 | 14.60 | 0.028~0.08 | 進(jìn)口樣品測試 |

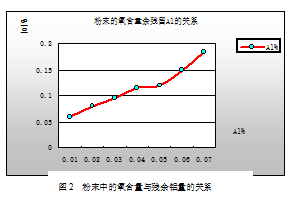

粉末中的氧含量是檢驗粉末質(zhì)量的重要指標之一。氧含量高的粉末,噴焊層渣量多、表面質(zhì)量差,因此要求粉末具有較低的氧含量。一般來(lái)說(shuō),合金液中的[O]含量是很低的,經(jīng)分析其含量為0.0007%—0.0020%,因此可以認為粉末中的氧含量主要是合金液在霧化時(shí)二次氧化的結果。如果合金液中含有與氧親和力強的元素,那么氧含量會(huì )更高,而鋁就是這種元素,它的吸氧能力超過(guò)了B和Si元素。圖2 表明粉末中的氧含量與殘余鋁量的關(guān)系。
2、4 粒度分布

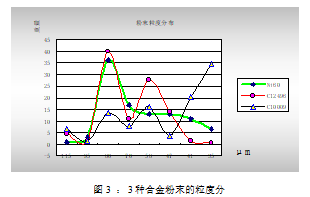

采用GBl430—79規定的鐵粉粒度組成測試方法,對Ni 60粉、10009和12496粉進(jìn)行篩分測試,比較見(jiàn)圖3。由圖可見(jiàn)研制的合金粉末的粒度分布與進(jìn)口12496粉末相當。
2、5 粉末的熱膨脹系數
測得的Ni60熱膨膚系數與12496合金接近(見(jiàn)圖4),兩種合金的熱膨脹系數都較低,并隨溫度升高,熱膨脹系數均增大。由此可見(jiàn),工件在噴焊之前預熱是必要和重要的,通過(guò)預熱處理可使噴焊層合金與工件的熱膨脹系數接近,以避免噴焊層開(kāi)裂、剝落。
2、6 熱導率

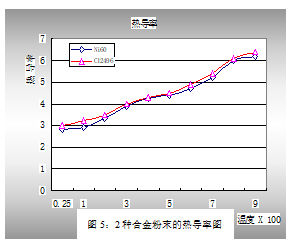

合金的熱導率亦是制訂粉末噴焊工藝的依據之一。采用T2型激光脈沖熱導儀測定合金熱導率。測得的Ni60熱導率與12496合金接近(見(jiàn)圖5),且兩種合金的熱導率都較低,并隨溫度升高,熱導率均增大。由此可見(jiàn),工件在噴焊后的冷卻方式很重要,保溫目的是減小噴焊層和工件之間的降溫速度,減小溫度梯度隊使噴焊層不開(kāi)裂裂、剝落。
2、7 噴焊層的硬度
2、7、1常溫硬度
噴焊層硬度采用HR-150AT型光學(xué)洛氏硬度計測定:由20爐Ni60試樣測試數據統計得出, Ni60上限成分焊層硬度HRc62、中限成分焊層硬度HRc59,下限成分焊層硬度HRc55,相同條件下測得12496試樣焊層硬度HRc58,可見(jiàn)兩者硬度沒(méi)有差別。
2、7、2 噴焊層高溫硬度
高溫硬度采用(日)VH—5B真空高溫維氏硬度計測定,Ni60和12496噴焊層的高溫硬度示于圖6。由圖6可見(jiàn):2種合金粉末噴焊層的高溫硬度處于同一水平。
2、8 噴焊層的耐磨性
2、8、1 金屬間磨損
金屬間磨損采用斯可達快速磨損試驗機測定。測定時(shí),載荷分別為5kg、10kg、15kg、20kg,轉速750r/min。用0.25磷酸三鈉冷卻,3000轉后測量磨損體積。試樣尺寸ф22 X 22 mm X l0 mm、焊層厚度大于1 mm。對比材料為12496、淬火硬度為HRc60左右的GCrl5和45號鋼。測試結果示于圖7。由圖7可見(jiàn),12496和Ni的焊層的耐磨性基本相同,均比GCrl5和45號鋼高4倍以上。
2、8、2 磨粒磨損
磨粒磨損采用Fargo橡膠輪磨粒磨損試驗機,對比材料為:鈷鉻鎢合金、高鉻鑄鐵、35CrMoAl和16Mn鋼,測試結果表明:Ni60合金磨失量是各對比材料的1/3~1/48,顯示了其優(yōu)異的抗磨粒磨損性能。
2、9 噴焊層的抗高溫氧化性

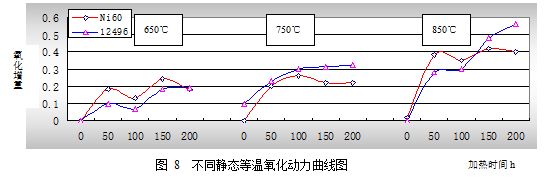

參照GB64-46標準進(jìn)行抗高溫氧化性試驗,試樣尺寸:φ8mm X 3 mm,表面光潔度1.6μm。試驗溫度650℃、750℃、850℃。氧化時(shí)間200h。每小時(shí)稱(chēng)量一次,每一規范取兩只試樣的平均值。測試結果示于圖8;由圖8可見(jiàn),Ni60和12496焊層都具有優(yōu)良的抗氧化性,兩者差別木大。在高溫條件予12496的噴焊層抗氧化能力稍?xún)?yōu)。
三、應用
由于Ni60合金粉末具有良好的耐磨、耐蝕、抗高溫氧化和高的硬度,必將在工業(yè)的各部門(mén)得到廣泛的應用,下列是已應用Ni60合金粉末取得一些效果:
(1)高爐風(fēng)口直吹管座、噴嘴受1050~1100℃高溫磨蝕,采用Ni60噴焊預保護,比原先提高壽命4倍以上。
(2)水箱技絲機輪,采用軸承鋼制造時(shí)使用壽命僅2~3星期,當改用在45號鋼表面噴
焊Ni60焊層材料制造后,其壽命比原先提高5倍以上,而且改善了鋼絲表面質(zhì)量。
(3)φ600mm熱處理卷絲輥筒,受鋼絲強烈的勒磨,壽命極短。采用Ni60噴焊固相滲透新工藝處理后,耐磨性能優(yōu)異,比原先提高壽命20多倍。
(4)軋鋼廠(chǎng)輸送輥(G輥),噴焊Ni60表面強化預保護,比原先提高壽命4倍以上。
(5) φ180mm冷彎型鋼機組《2010紗窗料》成型輥,噴焊Ni60后,從原先只能軋7t鋼材增加到可軋100t以上鋼材。
(6)采用Ni60噴焊軋鋼機滾動(dòng)導衛、冷拔鋼管內模、90T剪刀片等后,其使用壽命部都比原先提高6倍以上。
此外,Ni60噴焊還用于軋鋼機齒輪、被動(dòng)齒輪、軸承箱、泵套、風(fēng)機葉片,刨床壓板、泵殼體、柱塞、活塞、農機部件,耐蝕件等零部件的修復和予保護,都取得良好的使用效果。
四、結語(yǔ)
(1) Ni60粉末采用廉價(jià)材料和水霧化法制粉,成本低、價(jià)格便宜、噴焊工藝性能好。
(2) Ni60噴焊層具有優(yōu)良的耐磨、耐蝕和抗氧化等綜合性能,且具省一定的可加工性。用于零部件修復和予保護??商岣吡悴考氖褂脡勖鼛妆兜綆资?。
(3) 研制的Ni60合金粉末綜合性能性能達到和接近瑞士12496牌號水平、是一種十分理想的硬面粉末材料。
